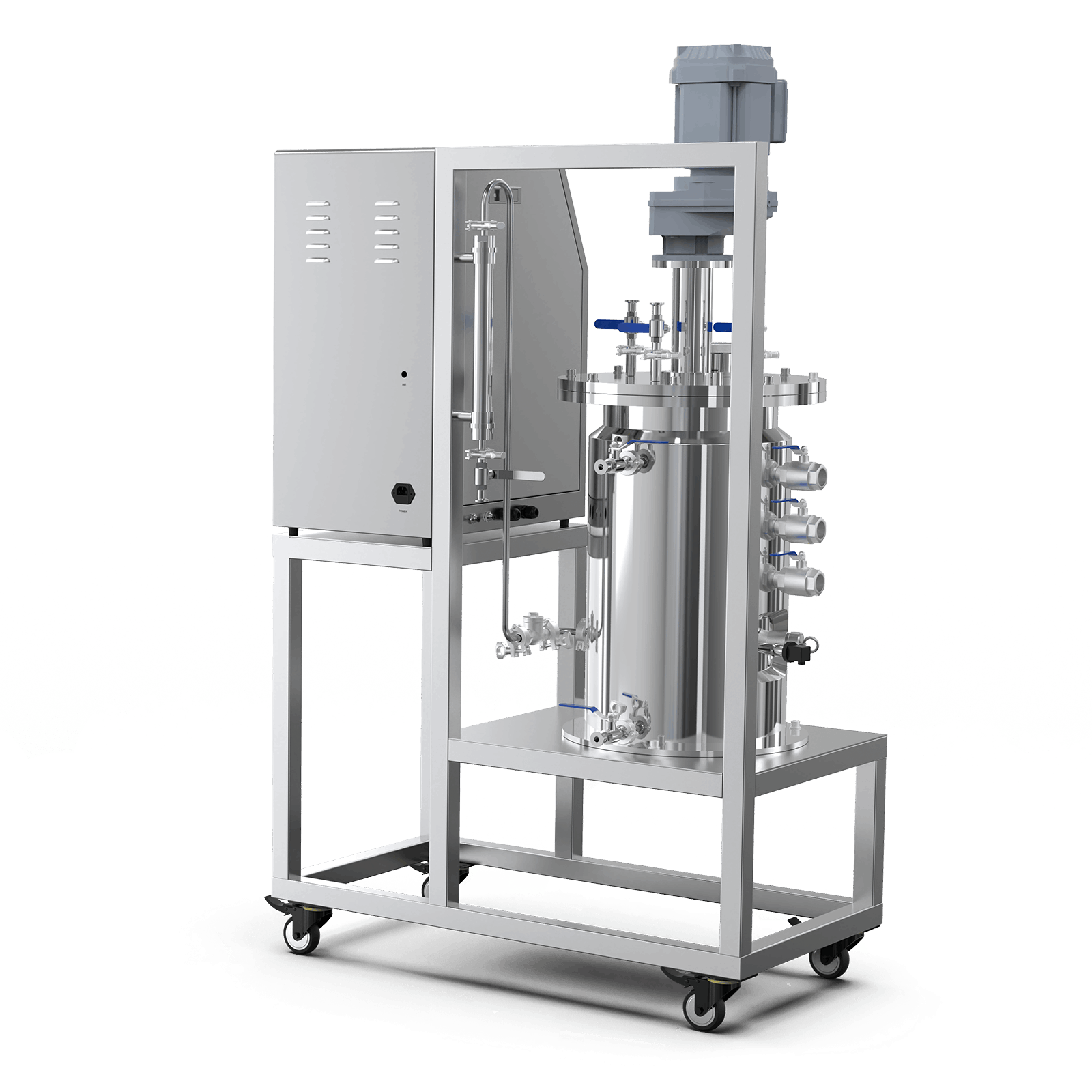

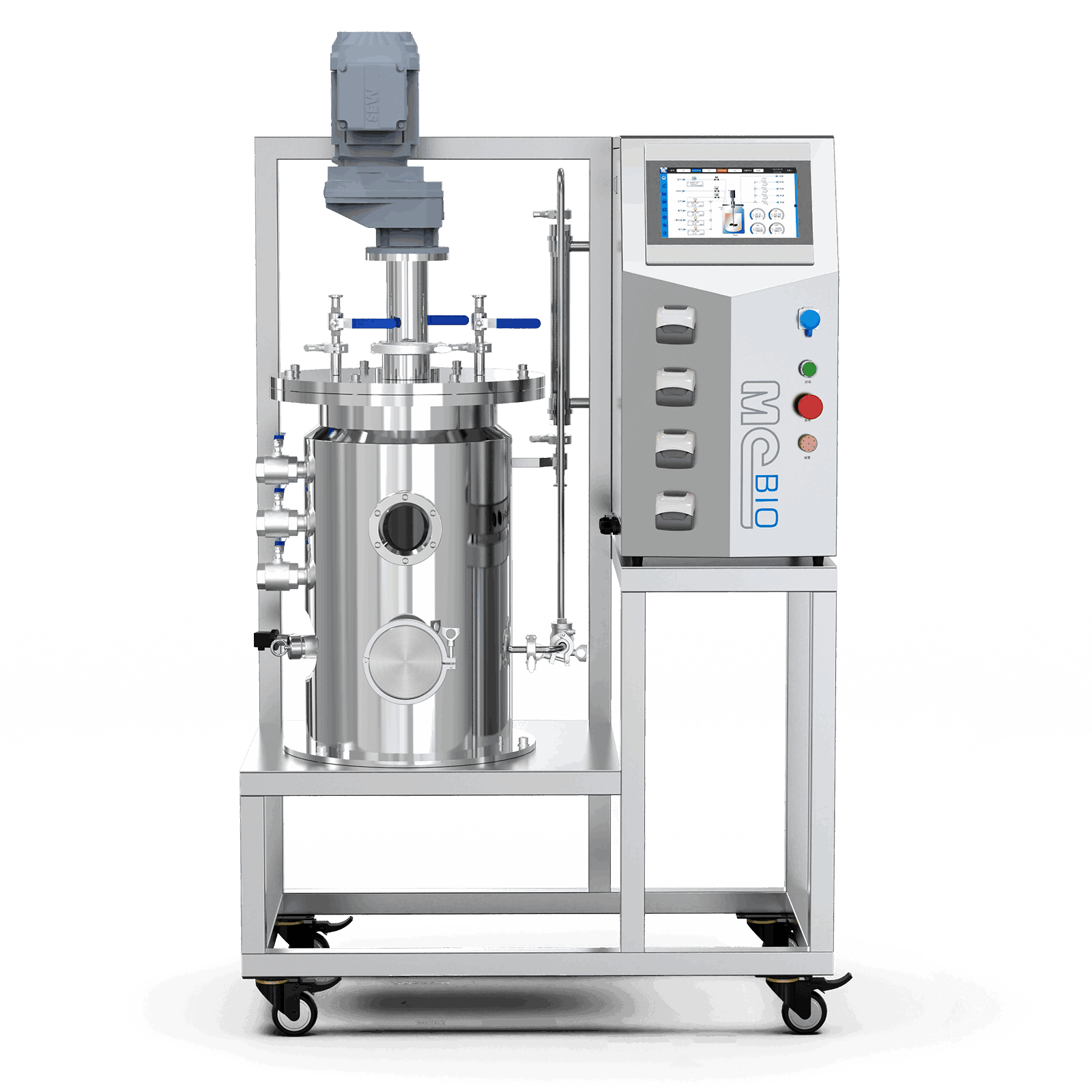

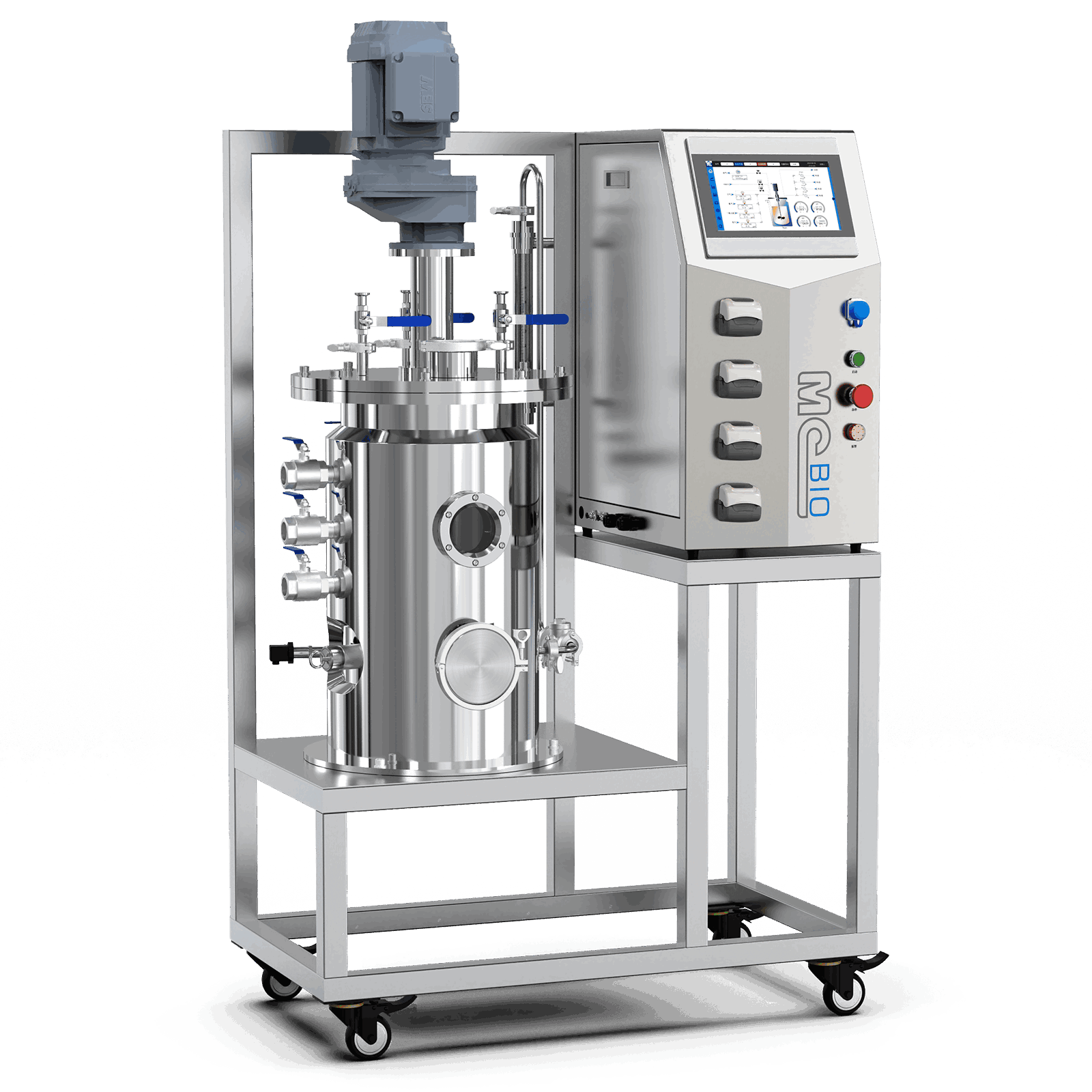

罐體結構：公稱容積5L/10L/20L/30L/50L/100L~500L，設計壓力0.3 Mpa，工作壓力0.15Mpa；主體材質：316不銹鋼；帶發酵罐設有進氣口、排氣口、夾套上下口、溫度探頭口、接種口、取樣口、出料口等標準接口；內拋光精度Ra0.4，外拋光精度Ra0.6，所有焊縫堅固整齊美觀。

罐蓋開口：頂部大投料口、側面大出料口，進氣口、排氣口、側面溫度探頭口、補料口1個、備用口1個

徑 高 比：1：1.5-2       裝料系數： 30~50%

夾    套：設計壓力0.3 Mpa，夾套材質：304不銹鋼，用于溫控。

電    機：電機功率：1.5KW，轉  速：0-50rpm連續平穩可調；控制精度±0.5%*最高轉速,分辨率1rpm；

攪    拌：堆肥罐專用攪拌系統，采用攪拌軸專用316熱處理不銹鋼，精密加工，具有螺旋上升與翻轉攪拌功能，達到充分?jǐn)嚢栊Ч?；攪拌專用密封結構，無氣體泄漏，保證實驗安全。

1、溫度控制系統

1.1、測量范圍：0～150℃；

1.2、控制范圍：水箱內水溫常溫~65℃

1.3、控制精度：±0.2℃；

1.4、分 辨 率：0.1℃；

1.5、控制內容：溫度值在線檢測、PID智能控制，可根據發酵過程所需溫度進行設定。

1.6、部件選配：德國進口鉑電阻PT100溫度傳感器、SUS304不銹鋼電極護套、不銹鋼電加熱管、SUS304不銹鋼恒溫水箱、德國威樂熱水循環泵控制。

2、通氣系統：

2.1、控制方式：手動；

2.2、執行機構:玻璃轉子流量計手動調節；

2.3、進氣泵：無油靜音

2.4、氣體分布形式：多孔板式分布系統，使氣體分布更加均勻

3、轉速控制系統：

德國sew品牌電機及變頻調速器,轉速0-50rpm±1%，無級變頻調速。

4、尾氣監測系統

4.1、測量組分：CH4/CO2

4.2、測量量程：CH4：0-10% VOL≤2%FS， CO2：0-50% VOL≤2%FS ，

4.3、實時在線監測厭氧發酵單元內產氣濃度數值變化

4.4、軟件在線分析，數據記錄，數據保存，數據曲線，數據導出

5、尾氣處理系統

5.1、臭氣處理：去除尾氣中NH3，H2S等臭味氣體

5.2、去除方式:洗氣、吸附、過濾三重保證

5.3、飽和指示：吸附填料吸附飽和時有明確指示，方便提示更換。

6、MC-BIO6000型好氧反應器過程控制系統：

本項目控制方案采用我公司最新的控制系統：MCBIO-6000型控制系統

10″寬屏彩色液晶觸摸屏， PLC可編程控制人機界面友好，控制器可控制好氧堆肥發酵罐的相應參數；

MCBIO-6000型控制系統功能描述：

1.可對好氧堆肥發酵罐的溫度、攪拌轉速、尾氣濃度、通氣速率進行監測控制

2.各檢測和控制回路的參數可以在畫面上在線手動設定和修正。

3.調節方式為PID方式,可滿足不同的控制元件和控制性能，可實現手動/自動無擾動切換。

4.各種監控數據都可以進行實時顯示和記錄，顯示方式有趨勢線和圖，

5.全部操作都在人機界面上進行，實行可視化操作。

6.系統有時鐘功能：反應批次日期、運行時間等，系統每5分鐘采集一次數據，數據可以可以根據日期任意查詢，可U盤導出。

7、儀器可以擴展功能：可增加在線H2S及H2濃度檢測模塊等
